Как соединить несколько сверхмалых светодиодов вместе?

Привет! Как поставщика сверхмалых светодиодов, меня часто спрашивают о том, как соединить несколько сверхмалых светодиодов вместе. Это распространенный вопрос, и на это есть веская причина. Независимо от того, работаете ли вы над проектом освещения своими руками, высокотехнологичным дисплеем или чем-то средним, крайне важно знать, как правильно подключить эти крошечные светодиоды. В этом блоге я шаг за шагом проведу вас через этот процесс.

Понимание сверхмалых светодиодов

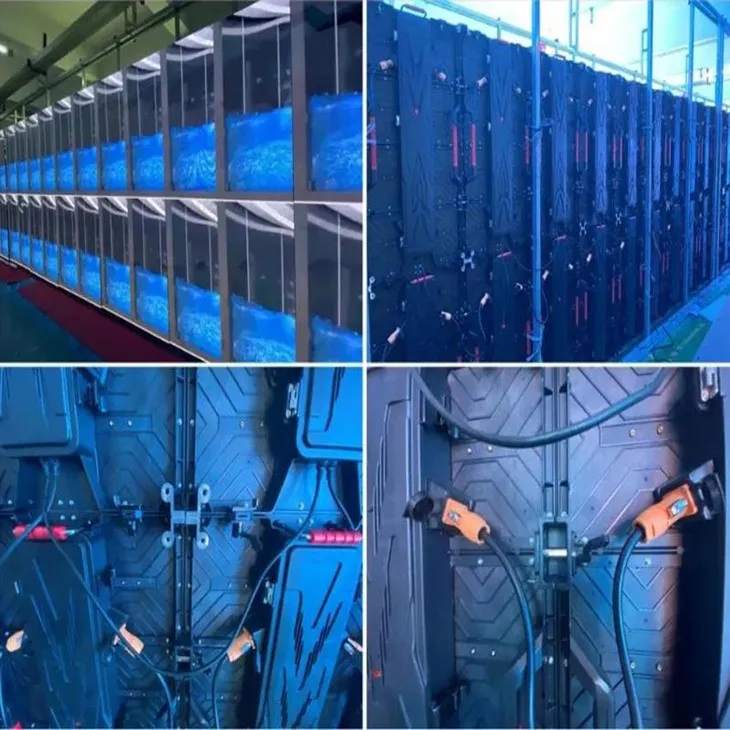

Прежде всего, давайте немного поговорим об сверхмаленьких светодиодах. Эти маленькие ребята очень универсальны. Они используются во всех видах приложений, отСветодиодный арендный дисплейкПрозрачный светодиодный занавесиСветодиодный дисплей с малым шагом. Они небольшие по размеру, но обладают впечатляющими показателями яркости и энергоэффективности.

Ультрамаленькие светодиоды обычно имеют два вывода: анод (положительный) и катод (отрицательный). Анод обычно представляет собой более длинный провод, а катод – более короткий. Некоторые светодиоды также имеют плоский край на пластиковом корпусе, а вывод, ближайший к этому плоскому краю, является катодом.

Инструменты и материалы, которые вам понадобятся

Прежде чем приступить к подключению светодиодов, вам необходимо собрать несколько вещей:

• Сверхмаленькие светодиоды: очевидно! Убедитесь, что у вас есть правильный номер для вашего проекта.
• Источник питания: это может быть батарея, источник питания или солнечная панель, в зависимости от требований вашего проекта.
• Резисторы: Резисторы используются для ограничения тока, протекающего через светодиоды. Использование неправильного резистора может привести к тому, что светодиоды перегорят или не загорятся должным образом.
• Провода: вам понадобятся провода для подключения светодиодов и источника питания.
• Паяльник и припой (необязательно). Если вам нужно обеспечить более прочное соединение, пайка может быть отличным вариантом. Но вы также можете использовать разъемы для проводов или макеты для временной установки.

Последовательное соединение

Один из наиболее распространенных способов подключения нескольких сверхмалых светодиодов — последовательное соединение. При последовательном соединении положительный вывод одного светодиода соединяется с отрицательным выводом следующего светодиода и так далее. Затем источник питания подключается к первому и последнему светодиодам в цепи.

Вот как это сделать:

1. Сначала посчитайте общее падение напряжения на всех светодиодах. Каждый светодиод имеет определенное прямое напряжение (Vf), которое является напряжением, необходимым для того, чтобы светодиод излучал свет. Например, если ваши сверхмалые светодиоды имеют напряжение Vf 2 В и вы используете 5 светодиодов последовательно, общее падение напряжения составит 2 В x 5 = 10 В.
2. Далее определите номинальный ток светодиодов. Большинство сверхмалых светодиодов имеют номинальный ток около 20 мА (миллиампер).
3. Рассчитайте номинал необходимого резистора. Формула расчета номинала резистора: R = (V – Vtotal)/I, где V – напряжение источника питания, Vtotal – общее падение напряжения на светодиодах, а I – номинальный ток светодиодов. Например, если вы используете источник питания 12 В, 5 светодиодов с общим падением напряжения 10 В и номинальным током 20 мА (0,02 А), значение резистора будет (12 В - 10 В) / 0,02 А = 100 Ом.
4. Подключите светодиоды последовательно. Начните с подключения положительного вывода первого светодиода к одному концу резистора. Затем соедините отрицательный вывод первого светодиода с положительным выводом второго светодиода и так далее. Наконец, подключите отрицательный вывод последнего светодиода к отрицательной клемме источника питания, а другой конец резистора — к положительной клемме источника питания.

Преимущество последовательного соединения в том, что оно простое и требует меньшего количества проводов. Однако если один светодиод выйдет из строя в последовательной цепи, вся схема перестанет работать.

Параллельное соединение

Другой способ подключения нескольких сверхмалых светодиодов — параллельно. При параллельном соединении все положительные выводы светодиодов соединяются вместе, а все отрицательные — вместе. Затем источник питания подключается к общим положительным и отрицательным контактам.

Вот как это сделать:

1. При параллельном соединении каждый светодиод имеет одинаковое напряжение, равное напряжению источника питания. Итак, вам необходимо рассчитать номинал резистора для каждого отдельного светодиода. Используя ту же формулу, что и раньше, R = (V – Vf)/I.
2. Соедините положительные выводы всех светодиодов вместе. Вы можете сделать это, припаяв провода или используя соединители для проводов.
3. Таким же образом соедините отрицательные выводы всех светодиодов.
4. Подключите резистор к положительному выводу каждого светодиода. Затем подключите другой конец каждого резистора к положительной клемме источника питания. Наконец, подключите общий минус светодиодов к минусовой клемме источника питания.

Преимущество параллельного подключения в том, что при выходе из строя одного светодиода остальные светодиоды продолжат работать. Однако здесь используется больше проводов и резисторов, а энергопотребление может быть выше.

Серия – параллельное соединение

Иногда вам может потребоваться использовать комбинацию последовательных и параллельных соединений. Это называется последовательно-параллельное соединение. В этой настройке вы группируете светодиоды в последовательные цепочки, а затем подключаете эти цепочки параллельно.

Вот как это сделать:

1. Решите, сколько светодиодов вы хотите в каждой строке серии. Рассчитайте общее падение напряжения на каждой цепочке, как при последовательном соединении.
2. Рассчитайте значение резистора для каждой последовательной строки.
3. Подключите светодиоды в каждой последовательной цепочке, как описано ранее.
4. Соедините положительные выводы всех цепочек серии вместе, а отрицательные выводы всех цепочек серии вместе.
5. Подключите резистор к положительному выводу каждой последовательной цепочки. Затем подключите другой конец каждого резистора к положительной клемме источника питания. Наконец, подключите общее отрицательное соединение последовательных цепочек к отрицательной клемме источника питания.

Последовательно-параллельное соединение сочетает в себе преимущества как последовательного, так и параллельного соединения. Это позволяет использовать источник питания с более высоким напряжением, при этом гарантируя, что в случае выхода из строя одного светодиода другие светодиоды в той же цепочке продолжат работать.

Тестирование вашего соединения

После того, как вы подключили светодиоды, пришло время протестировать вашу настройку. Прежде чем подключить источник питания, дважды проверьте все соединения, чтобы убедиться в отсутствии коротких замыканий или ослабленных проводов.

Когда вы будете готовы, подключите источник питания и посмотрите, загорятся ли светодиоды. Если это не так, проверьте следующее:

• Правильно ли подключены светодиоды? Убедитесь, что положительный и отрицательный провода подключены правильно.
• Соответствует ли резистор правильному номиналу? Использование неправильного резистора может привести к тому, что светодиоды не загорятся или перегорят.
• Обеспечивает ли источник питания достаточное напряжение и ток? Если источник питания слишком слабый, светодиоды могут гореть неправильно.

Советы по безопасности

• При пайке всегда надевайте защитные очки, чтобы защитить глаза от горячего припоя и паров.
• Прежде чем выполнять какие-либо подключения, убедитесь, что источник питания выключен.
• Не прикасайтесь к светодиодам и проводам при включенном питании, так как вы можете получить удар электрическим током.
• Если вы используете батарею, убедитесь, что ее тип и напряжение подходят для вашего проекта. Перезарядка или использование неправильного аккумулятора может быть опасным.

Заключение

Соединение нескольких сверхмалых светодиодов поначалу может показаться немного сложным, но при наличии правильных инструментов, материалов и знаний это на самом деле довольно просто. Выберете ли вы последовательное, параллельное или последовательно-параллельное соединение, зависит от требований и предпочтений вашего проекта.

Если вы заинтересованы в покупке сверхмалых светодиодов для своего следующего проекта, я буду рад услышать ваше мнение. Я являюсь надежным поставщиком высококачественных сверхмалых светодиодов и могу помочь вам найти светодиоды и компоненты, подходящие для ваших нужд. Просто свяжитесь со мной, и мы сможем начать обсуждение вашего проекта и того, как я могу вам помочь.

Ссылки

• «Справочник по светодиодному освещению», Джон К. Крисп
• Интернет-ресурсы от производителей электроники и веб-сайты любителей
